최신 판금 제조 장비에 대한 필수 가이드

매끄러운 전자 인클로저부터 견고한 자동차 프레임까지 수많은 산업의 중추는 금속 시트의 정밀한 조작을 통해 형성됩니다. 이 변화 과정의 중심에는 판금 제조 장비 . 이 포괄적인 범주에는 판금을 절단, 굽힘, 성형 및 결합하여 원자재를 놀라운 속도와 정밀도로 복잡하고 기능적인 구성 요소로 바꾸는 고급 기계가 포함됩니다. 더 높은 효율성과 기능을 향한 길을 모색하는 제조업체와 제작업체의 경우 이 장비를 이해하는 것은 선택 사항이 아니며 경쟁력을 유지하는 데 필수적입니다. Wuxi Shaofang Machinery Co., Ltd.와 같이 정밀 부품 및 자동화 분야에 경험이 있는 회사와 같이 이 기술을 통합하는 회사는 이를 활용하여 고객에게 완벽한 고품질 솔루션을 제공합니다.

핵심제품	판금 제조 장비
주요 카테고리	절단, 성형, 접합, 마무리 및 자동화 시스템
핵심 기능	절단, 펀칭, 굽힘, 용접, 조립을 통한 금속판 가공
주요 특징	고정밀, 고효율, 고도의 자동화, CNC/PLC 제어, 다양한 재료 및 두께 처리
일반적인 장비	레이저 절단기, CNC 펀치 프레스, 절곡기, 가위, 용접 로봇, 디버링 기계, 자동화 라인
제어 방법	컴퓨터 수치 제어(CNC), 프로그래밍 가능 논리 컨트롤러(PLC)
드라이브 기술	서보 모터, 유압 드라이브, 전기 드라이브
산업 응용	자동차, 항공우주, 인클로저, 가전제품, 건설, 전자, 금속 제품

청사진에서 부품까지: 핵심 프로세스 및 장비

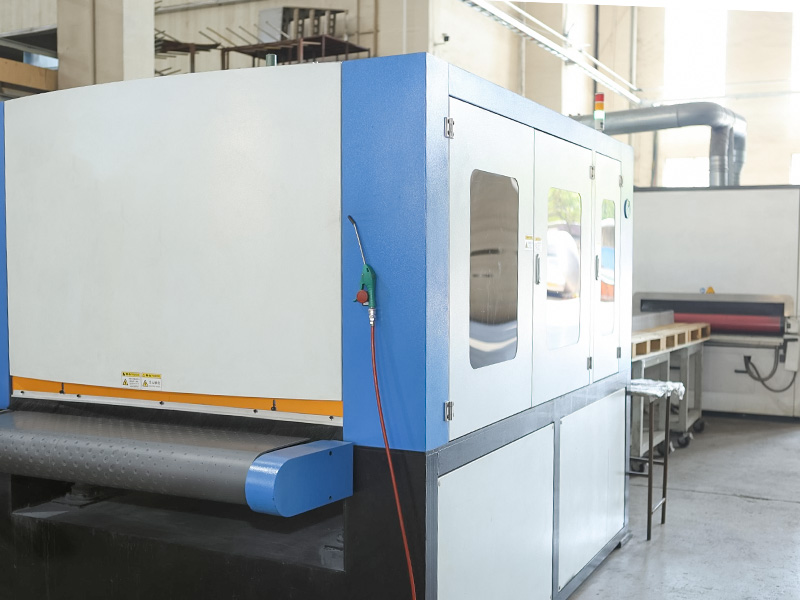

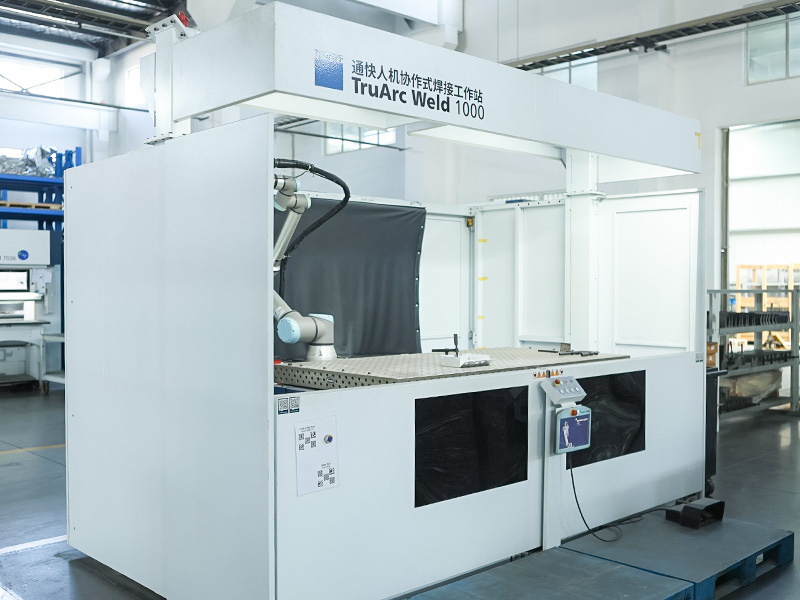

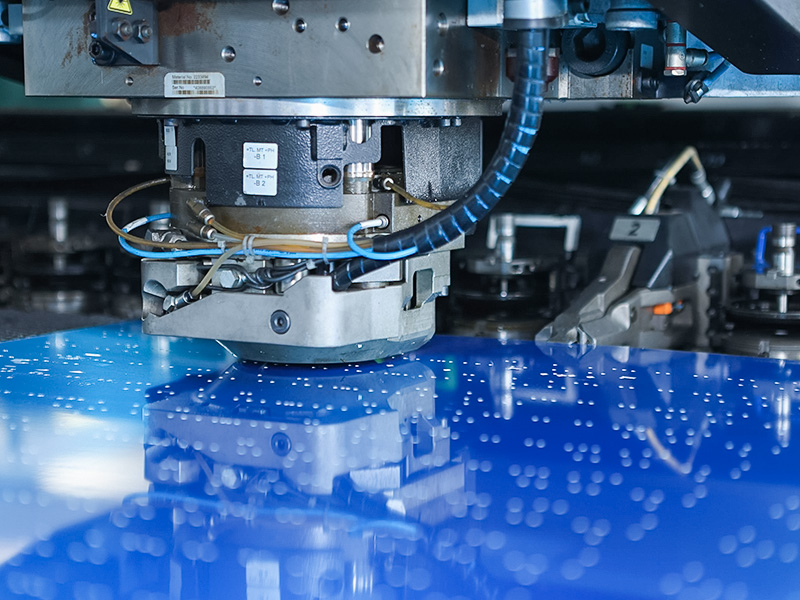

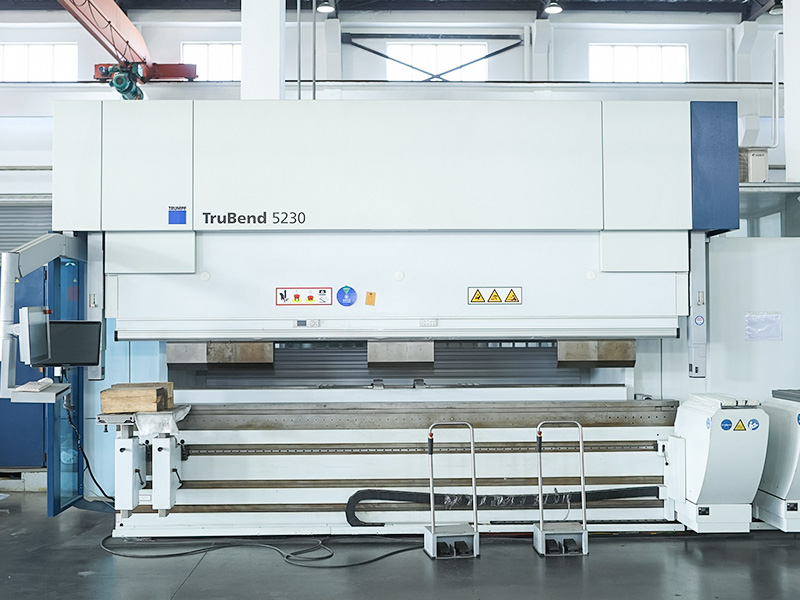

현대의 판금 제조는 특수 장비를 통해 세심하게 짜여진 작업 순서입니다. 여행은 큰 시트를 나누는 절단으로 시작됩니다. 여기, CNC 레이저 절단기 재료를 기화하기 위해 집중된 빔을 사용하여 복잡한 윤곽과 높은 정밀도를 보장합니다. 대용량 홀 펀칭 및 단순한 형상의 경우, CNC 터렛 펀치 프레스 놀라운 속도를 제공합니다. 절단이 완료되면 부품이 성형 단계로 이동합니다. 는 CNC 프레스 브레이크 정밀하게 제어된 힘과 도구를 사용하여 정확한 굽힘과 각도를 만드는 이 단계의 거장입니다. 가입을 위해 자동화된 용접 로봇 일관되고 강력한 솔기를 제공하는 동시에 자동 디버링 기계와 같은 마감 장비는 안전성과 미적 아름다움을 보장합니다. 진정한 힘은 이러한 기계가 하나의 시스템에 통합될 때 나타납니다. 유연한 제조 셀(FMC) , 로봇으로 연결되고 중앙 시스템에 의해 관리되므로 수동 처리가 크게 줄어들고 전반적인 장비 효율성(OEE)이 향상됩니다.

프로세스 흐름: 절단 -> 성형 -> 접합 -> 마무리 -> 조립. 각 단계는 보정된 장비 매개변수에 따라 달라집니다.
기술 시너지: 복잡한 외부를 위한 레이저 절단과 표준 내부 구멍을 위한 CNC 펀칭을 결합하면 속도와 기능의 최적의 균형을 얻을 수 있습니다.
자동화 통합: 독립형 기계에서 상호 연결된 셀로의 전환은 다품종 소량 생산 민첩성을 위한 핵심입니다.

정밀도 방정식: 장비 선택을 위한 주요 매개변수

올바른 제조 장비를 선택하는 것은 부품 품질과 작업 현장 생산성에 직접적인 영향을 미치는 정량화 가능한 매개변수에 따라 결정되는 기술적 결정입니다. 절단의 경우 레이저 출력(와트 단위로 측정)에 따라 최대 재료 두께와 절단 속도가 결정되며 위치 정확도(예: ±0.05mm)는 치수 충실도를 보장합니다. 굽힘 시 프레스 브레이크의 힘 용량(톤)은 재료의 항복 강도 및 굽힘 길이와 일치해야 합니다. 각도 정확도 그리고 반복성 부품 일관성에 매우 중요합니다. CNC 펀치 프레스를 고려할 때 주요 사양에는 톤수, 테이블 크기, 적중률(분당 스트로크) 및 사용 가능한 툴 스테이션이 포함됩니다. 개별 기계를 넘어, 유연한 제조 셀 세포 주기 시간, 로봇 페이로드, 도구 전환 시간과 같은 매개변수를 소개합니다. 이러한 사양을 이해하면 제작자는 장비 기능을 제품 혼합, 재료 유형(연강, 스테인리스, 알루미늄) 및 목표 공차에 정확하게 일치시켜 스크랩 및 재작업 감소를 통한 투자 수익을 보장할 수 있습니다.

비교표: 1차 절단 및 성형 기술

기술	최고의 대상	주요 장점	일반적인 정밀도	고려사항
CNC 파이버 레이저 커터	복잡한 2D 윤곽, 얇고 중간 크기의 시트, 다양한 금속	극도의 유연성, 형상당 툴링 비용 없음, 우수한 모서리 품질	±0.1mm	초기 투자비 증가, 소모품 비용(가스, 렌즈)
CNC 터렛 펀치 프레스	대용량 홀 패턴, 표준 형상(사각형, 루버), 중형 시트	반복적인 형상에 대해 매우 빠르며 성형(태핑, 엠보싱)을 수행할 수 있습니다.	±0.1mm	물리적 도구가 필요하며 크고 복잡한 컷아웃에는 효율성이 떨어집니다.
CNC 프레스 브레이크	굽힘, 상자 및 각진 형태 생성	플랫 패턴, 매우 정확한 각도에서 3D 형상을 생성하는 데 있어 타의 추종을 불허합니다.	각도에 따라 ±0.5°	숙련된 프로그래밍 및 도구 설정, 다양한 굽힘에 대한 다양한 툴링이 필요합니다.

미래는 연결되어 있습니다: 스마트 장비와 IoT 통합

판금 제조 장비의 다음 개척지는 연결성과 지능입니다. 기본 CNC 제어를 넘어 스마트 기계에는 이제 상태와 성능을 실시간으로 모니터링하는 센서가 장착되어 있습니다. 이를 통해 예측 유지 관리 , 진동, 온도 및 모터 전류에 대한 데이터를 통해 계획되지 않은 가동 중지 시간이 발생하기 전에 구성 요소 오류를 예측할 수 있습니다. 또한 사물 인터넷(IoT)을 사용하면 중앙 집중식 대시보드에서 활용률, 주기 시간, 오류 코드 등의 기계 데이터를 수집할 수 있습니다. 이는 OEE(전체 장비 효율성)에 대한 귀중한 통찰력을 제공하여 병목 현상을 식별하고 작업 흐름을 최적화하는 데 도움이 됩니다. 앞으로 AI와의 통합은 기계가 다양한 재료 배치에 대한 절단 매개변수를 자동으로 조정하거나 실시간으로 도구 마모를 보상하는 자체 최적화 프로세스로 이어질 수 있어 제조 현장의 자율성과 일관된 품질의 경계를 넓힐 수 있습니다.

데이터 기반 의사결정: IoT는 직감적인 유지 관리를 예약된 데이터 기반 개입으로 전환합니다.
프로세스 최적화: 집계된 생산 데이터를 분석하면 단일 작업 수준에서 보이지 않는 비효율성이 드러납니다.
향상된 추적성: 연결된 장비는 각 부품의 생산 매개변수를 자동으로 기록하여 품질 관리 및 규정 준수에 도움이 됩니다.

FAQ

금속 절단용 파이버 레이저와 CO2 레이저의 주요 차이점은 무엇입니까?

둘 다 뛰어난 도구이지만 파이버 레이저는 대부분의 금속, 특히 얇은 두께에서 중간 두께까지 절단하는 데 지배적인 기술이 되었습니다. 주요 차이점은 레이저 빔 생성에 있습니다. 파이버 레이저는 광섬유 케이블 내에서 빔을 생성하여 전기 효율성을 높이고(종종 CO2보다 2~3배 더 높음) 냉각이 덜 필요하며 유지 관리할 광학 구성 요소가 적습니다. 그 결과 운영 비용이 절감되고 절단 속도가 빨라지며(특히 알루미늄 및 구리와 같은 반사성 금속의 경우) 일반적으로 얇은 재료의 가장자리 품질이 향상됩니다. 가스 혼합물에서 빔을 생성하는 CO2 레이저는 매우 두꺼운 판과 비금속 재료에 여전히 효과적일 수 있지만 대부분의 판금 가공업체의 경우 파이버 레이저는 성능, 신뢰성 및 소유 비용의 탁월한 균형을 제공합니다.

CNC 레이저 절단기나 프레스 브레이크를 설치하려면 얼마나 많은 바닥 공간과 어떤 종류의 시설이 필요합니까?

공간 및 시설 요구 사항은 중요한 계획 요소입니다. 최신 파이버 레이저 절단기에는 일반적으로 기계 자체, 냉각 장치 및 재료 로딩/언로딩을 위한 공간을 수용할 수 있는 공간이 필요합니다. 테이블 크기에 따라 150~300제곱미터까지 다양합니다. 안정적이고 평평한 콘크리트 바닥, 견고한 전기 공급 장치(주로 3상), 광학 장치를 위한 깨끗하고 건조한 공기 공급 장치가 필요합니다. CNC 절곡기에는 보조 장비가 덜 필요하지만 긴 베드와 크고 구부러진 부품을 처리하기 위해 상당한 공간이 필요합니다. 또한 굽힘 중에 동적 힘을 처리하려면 매우 견고한 기초가 필요합니다. 결정적으로, 두 기계 모두 절단 연기나 먼지를 제거하기 위해 향상된 환기 또는 연기 추출 시스템이 필요할 수 있습니다. 정확한 사양은 구매 전 항상 제조사의 현장 준비 가이드를 참조하세요.

오래된 또는 수동 판금 장비를 CNC 또는 자동화로 업그레이드할 수 있습니까?

그렇습니다. 개조는 실행 가능하고 종종 비용 효과적인 전략입니다. 오래된 기계식 프레스 브레이크 또는 전단기는 최신 CNC 백게이지 및 각도 측정 시스템으로 업그레이드하여 정확성과 반복성을 크게 향상시킬 수 있습니다. 자동화를 위해 로봇 팔을 기존 레이저 절단기 또는 펀치 프레스와 통합하여 자동 로딩 및 언로딩을 수행하여 반자동 셀을 만들 수 있습니다. 타당성은 기본 기계의 기계적 상태에 따라 달라집니다. 개조를 통해 새 기계를 구입하는 데 드는 비용의 일부만으로 견고하고 잘 만들어진 장비의 생산 수명을 연장할 수 있습니다. 그러나 오래된 CO2 레이저 튜브를 새로운 파이버 소스로 교체하는 등 속도와 정밀도가 가장 중요한 핵심 프로세스의 경우, 완전한 기계 교체는 성능과 에너지 효율성의 급격한 개선으로 인해 더 나은 장기 투자 수익을 제공할 수 있습니다.

최신 판금 제조 장비에 필수적인 안전 기능은 무엇입니까?

현대 장비에는 여러 계층의 안전이 통합되어 있습니다. 레이저 절단기의 경우 유해한 레이저 방사선을 차단하기 위해 안전 등급 보기 창이 있는 완전히 밀폐된 연동 차광 캐빈이 필수입니다. 프레스 브레이크에는 손이 위험 구역의 평면을 부러뜨릴 경우 램을 멈추는 정교한 레이저 또는 라이트 커튼 보호 시스템이 있습니다. 현재 많은 제품에는 도구 충돌을 방지하는 충돌 감지 시스템도 포함되어 있습니다. 모든 CNC 기계에는 여러 위치에 있는 비상 정지 버튼, 공구 교체를 위한 안전한 접근 절차, 포괄적인 사용자 교육이 기본입니다. 또한 통합 연기 추출은 중요한 안전 및 건강 기능입니다. 장비를 평가할 때 관련 국제 안전 표준(예: 유럽의 CE 또는 미국의 OSHA 지침)을 준수하고 편의상 안전 시스템을 우회할 수 없는지 확인하십시오.

매장에서 단일 대형 기계 구매와 여러 개의 소형 기계 구매 중에서 어떻게 선택합니까?

이 결정은 생산 혼합, 작업 흐름 및 위험 관리에 따라 달라집니다. 단일 대형 레이저 또는 프레스 브레이크는 더 넓은 범위의 작업을 처리할 수 있어 일정을 단순화하지만 단일 실패 지점을 생성합니다. 즉, 작동이 중단되면 모든 생산이 중단됩니다. 여러 개의 소형 시스템이 중복성을 제공합니다. 한 사람이 다운되면 다른 사람은 계속해서 달릴 수 있습니다. 또한 더 나은 작업 흐름 전문화를 허용합니다(예: 작고 빠른 작업을 전담하는 하나의 컴퓨터). 대용량, 반복 작업의 경우 전용 기계나 셀이 이상적입니다. 다양하고 예측할 수 없는 주문을 처리하는 작업장에서는 유연성이 핵심입니다. 과거 및 예상 주문 데이터를 분석하세요. 최대 시트 크기, 필요한 처리량, 중복성 가치를 고려하세요. 대개 하나의 대형 기계에 하나 또는 두 개의 더 작고 빠른 장치로 보완되는 하이브리드 접근 방식이 성능과 탄력성의 최적 균형을 제공합니다.
